SolidCAM – 加工應用軟體

Icon01

SolidCAM簡介

SolidCAM作為一套CAD/CAM整合軟體的領導者,整合了Solidworks和Autodesk Inventor,可輕鬆透過使用者介面CAD設計零組件,可立即透過不同模組化CAM操作編程解決加工程序,並擁有iMachining模組強化工法,有效簡化和縮短加工時間增強效率。

SolidCAM擁有完整刀具庫建立功能,妥善規劃不同設備和各類刀具整合,透過加工樣板輕鬆備份工法運用,讓使用者對於工件的簡易設便,提供更快速便利的操作。

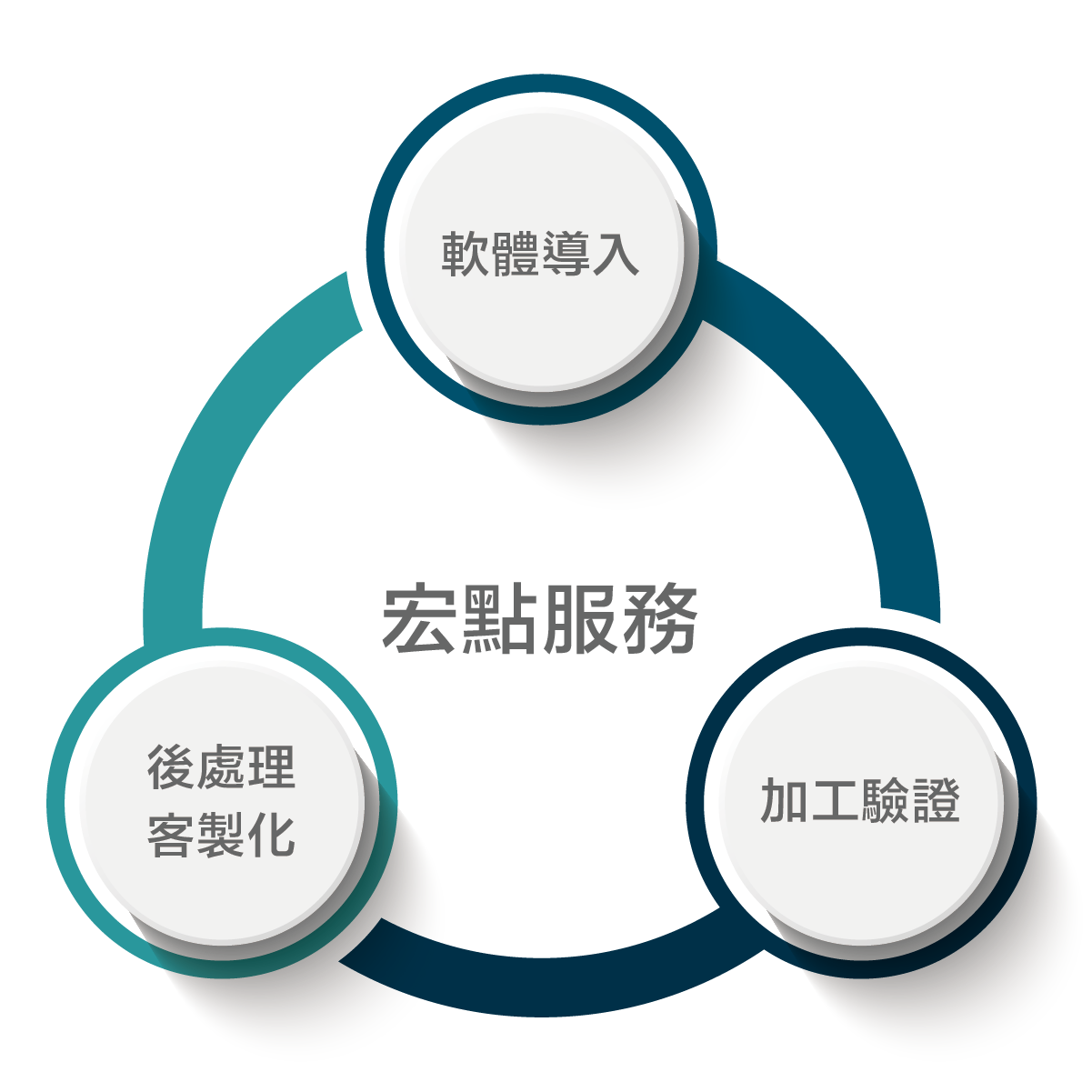

宏點科技致力於教育區塊,輔助客戶對於軟體操作至實際加工驗證,提供客戶服務完善整合方案。
宏點科技 官網二素材 02
宏點科技 官網二素材 03
Icon01

2.5D銑削應用

SolidCAM無縫整合到 SOLIDWORKS 中,透過交互式和自動化的車銑削操作,使用最直接、易用的操作介面處理草圖、零件和組立件,快速設置夾具,並結合最新的刀具路徑技術,搭配刀具庫整合,提供最快、最強大和最容易建立的銑削刀具路徑,以定義您的CAM加工作業,實現全面可視化。

SolidCAM為新手和進階使用者而生,提供兩全其美的選擇,您可以完全透過幾何圖形、參數設變來選擇加工程式的策略,或使用自動型腔辨識和鑽孔識別快速定義,除了標準的2.5D銑削輪廓、型腔和鑽孔操作外,SolidCAM還提供:
修改選項(偏移、修剪、延伸等),無需更改CAD模型即可更改幾何圖形
自動殘料加工,使用較大刀具後的小刀具切削殘料
使用輪廓和型腔操作中定義幾何圖形進行倒角加工
用於加工標準內螺紋和外螺紋的螺紋銑削操作
單一作業中的不同平面的型腔和輪廓
在面上進行單行或多行文字雕刻
沿著3D曲線,在不同高度對模型進行加工
透過將運動轉換從直線運動轉變為旋轉運動,加工纏繞旋轉軸的幾何圖形
使用T型刀在側槽底部進行切削
02 2.5d銑削 1
02 2.5d銑削 2

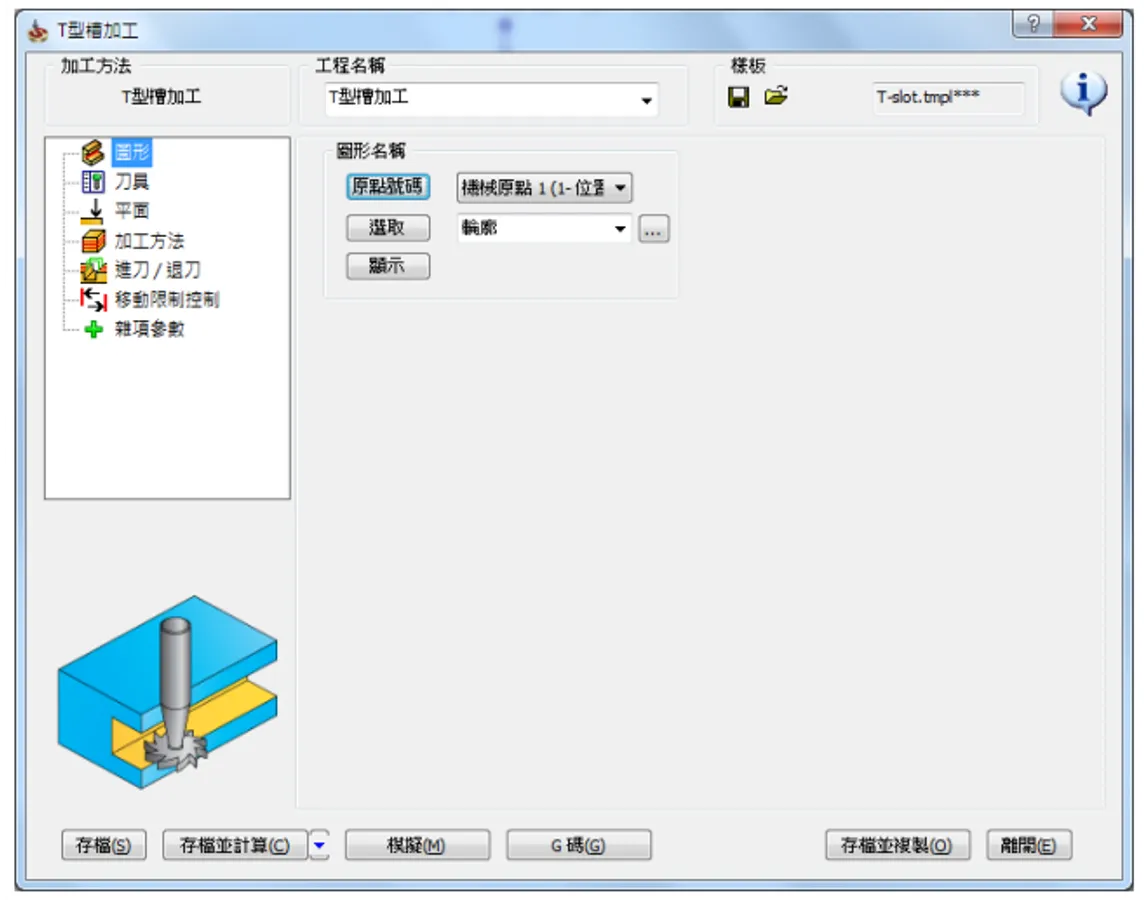

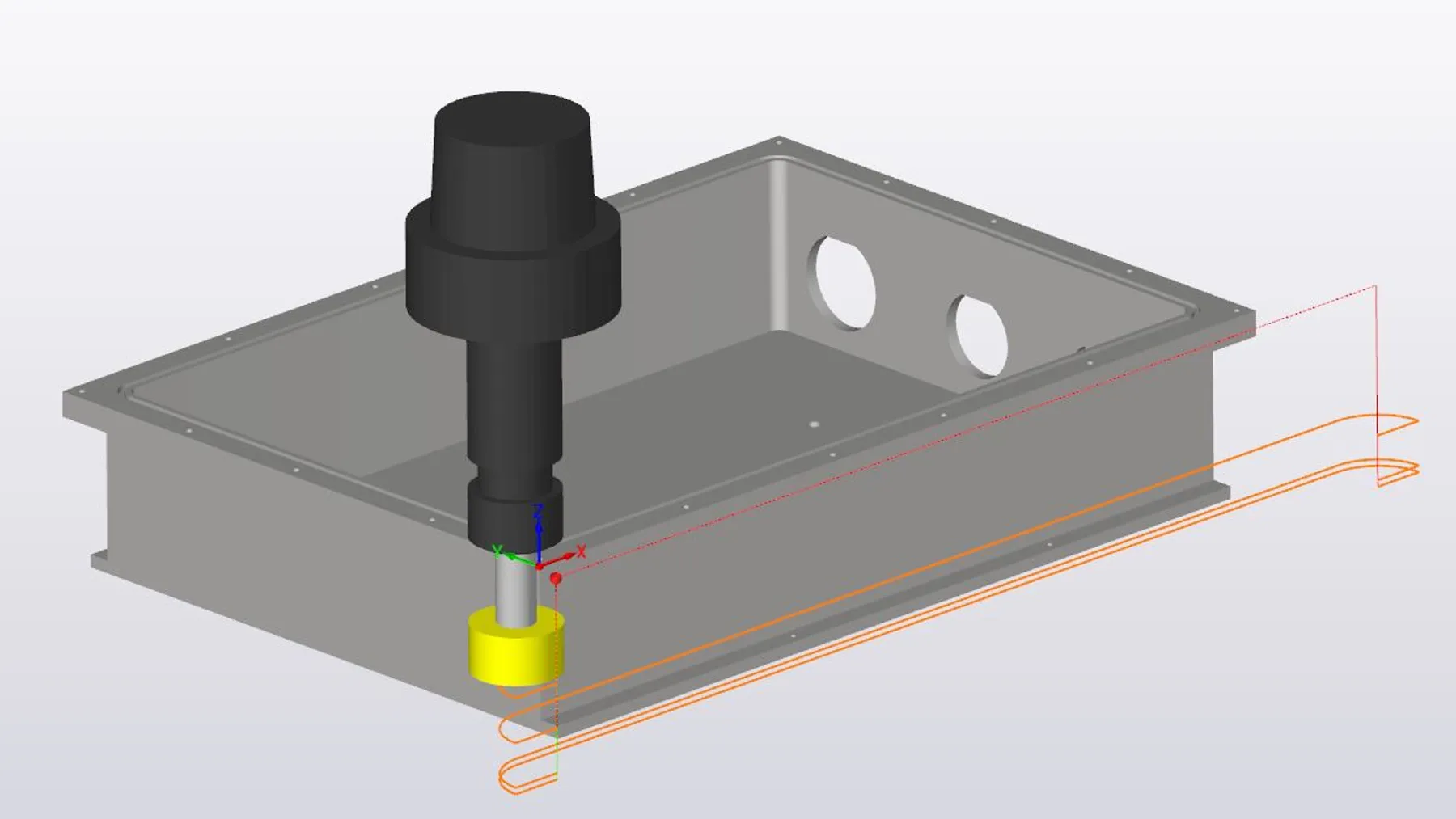

SolidCAM有許多優異的T型槽加工策略,除了T型刀各種設定及補正外,針對各個加工情境,也有需多不同的加工方式可供使用者選擇,如進退刀模式、單向/往復加工、由上至下或由下至上加工等。
02 2.5d銑削 3
02 2.5d銑削 4

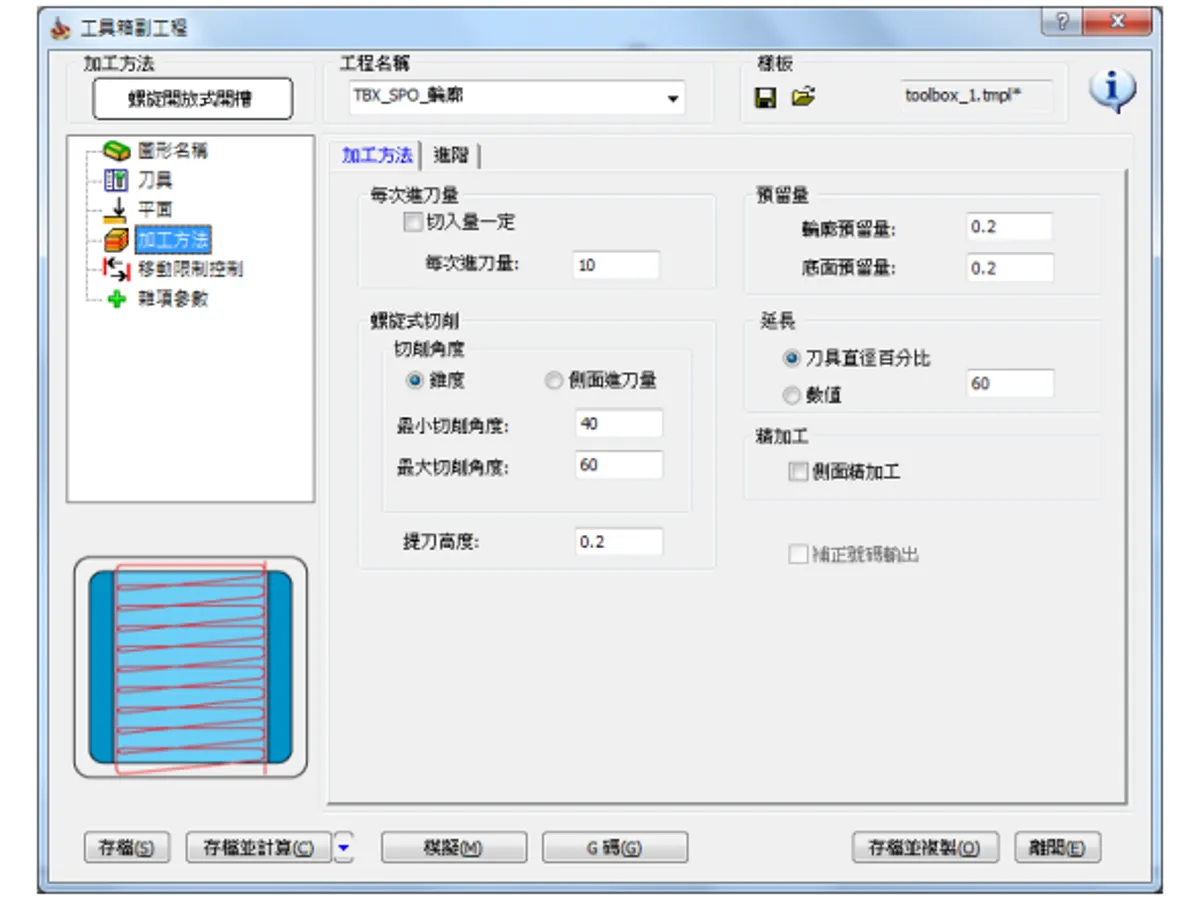

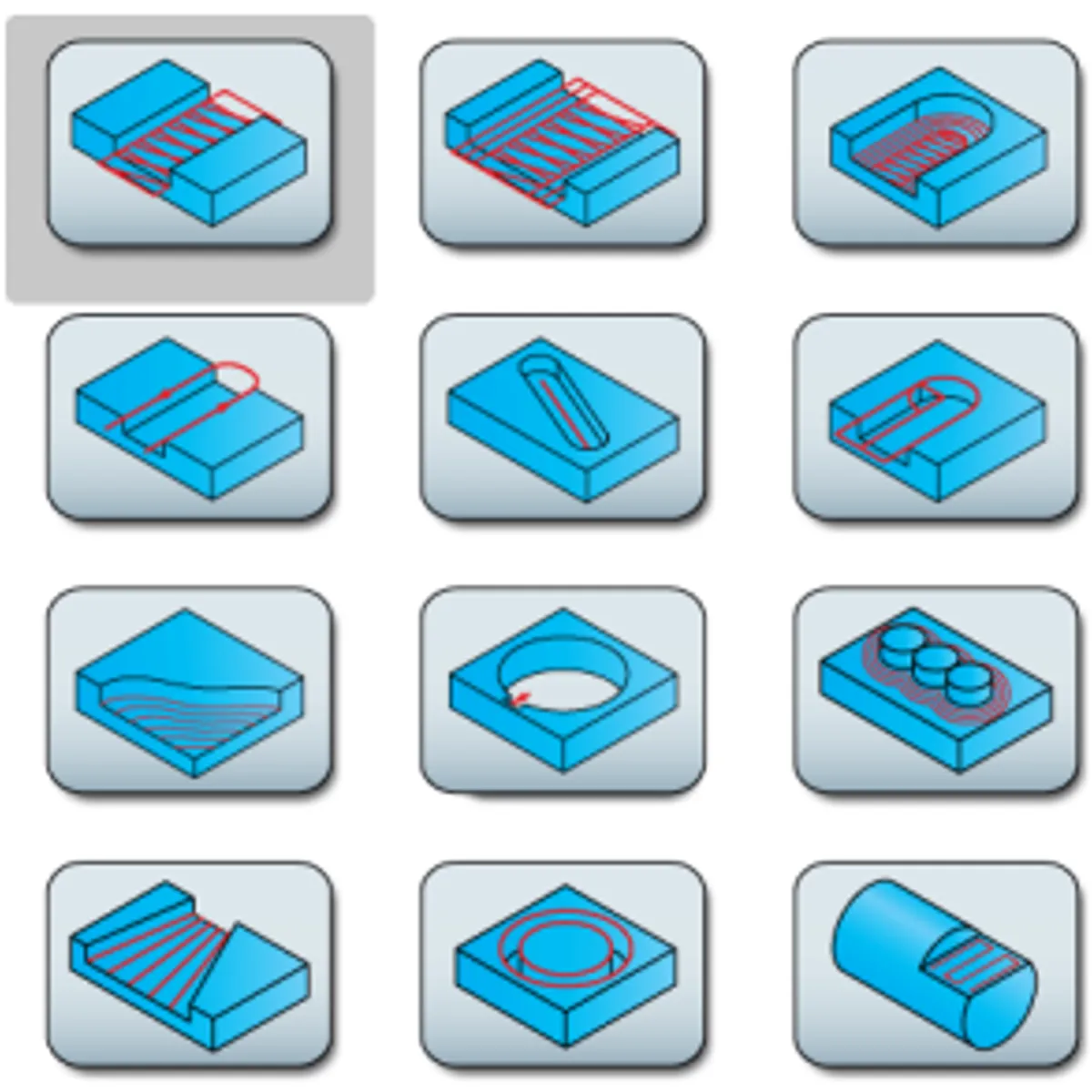

SolidCAM建立了強大的CAM標準刀具路徑庫策略,讓使用者在進行加工時,可以根據不同情境,選擇各種合適的加工刀具路徑。

工具箱中的加工策略,不僅適用於粗加工,亦可使用在精加工,且在不同情況下,皆可設定不同的加工條件。
02 2.5d銑削 5

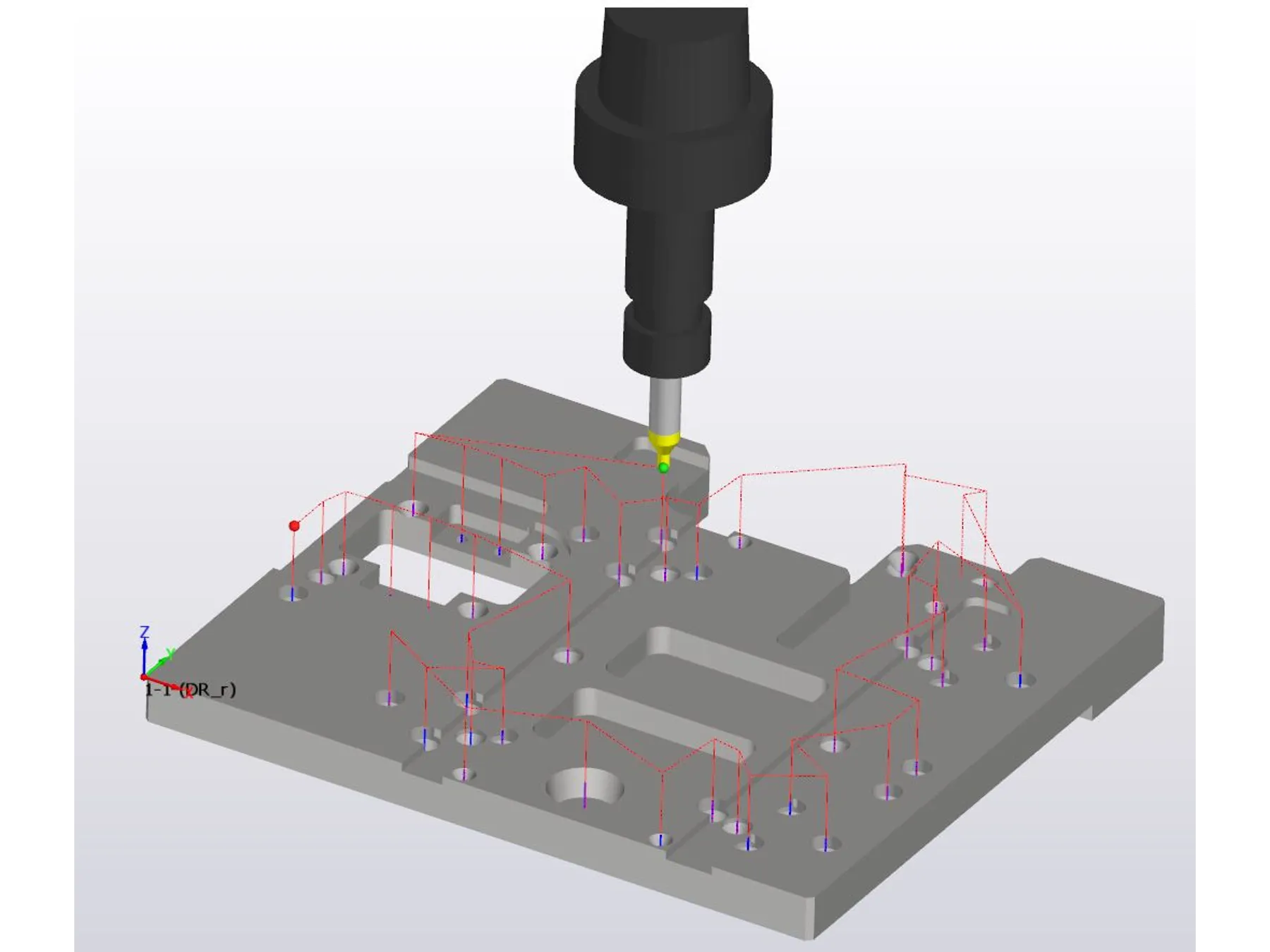

鑽孔辨識可以透過自動辨識實體模型中的孔後自動將其分組,並可修改其結果。單一鑽孔辨識操作可以加工不同類別和不同深度的孔組。
02 2.5d銑削 6

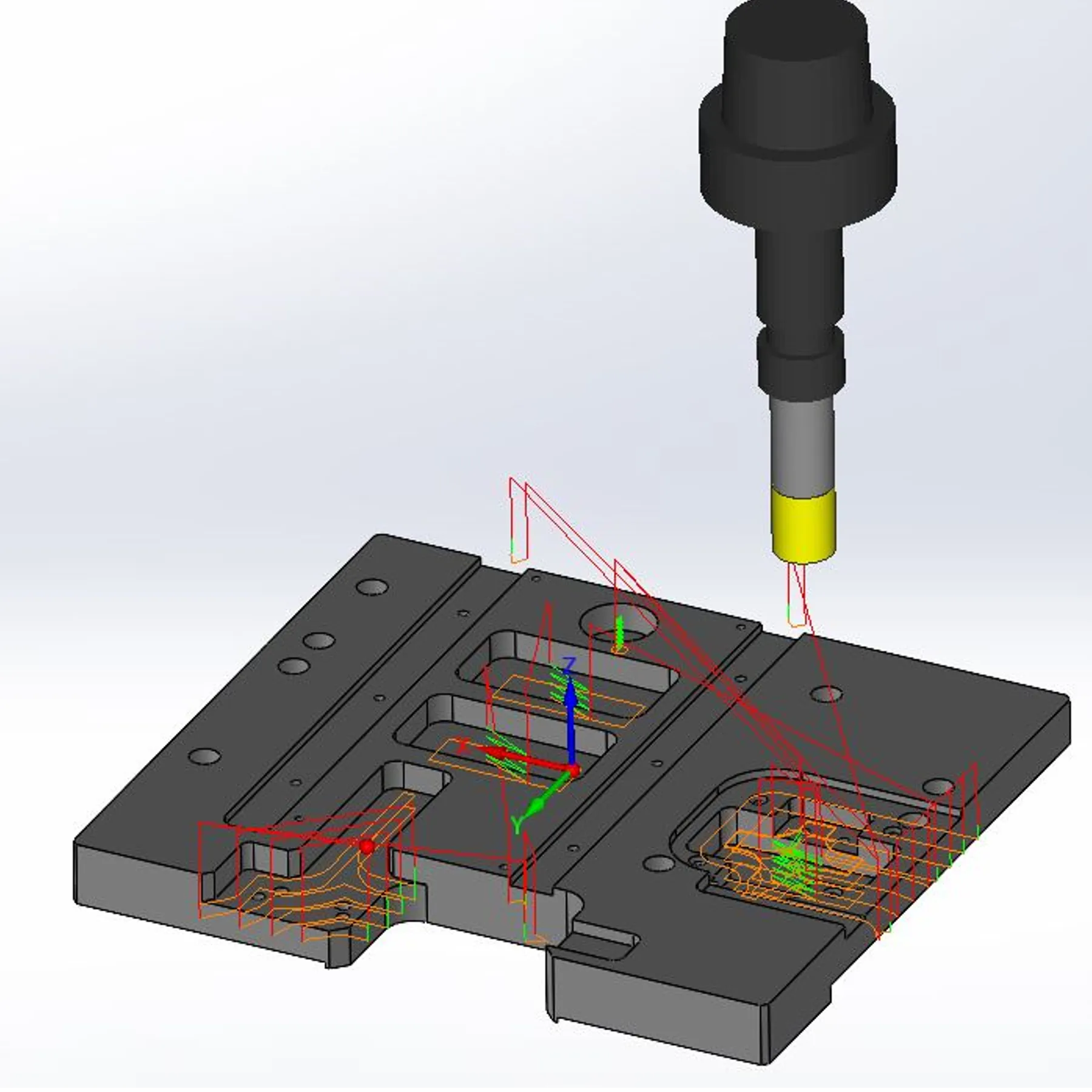

型腔辨識通過自動識別CAD模型上的所有型腔,將SolidCAM強大的型腔加工操作提升到一個新的水平。標準型腔作業中的所有策略和選項都可以使用,並結合辨識模型中每個面的平面變化和深度。
Icon01

車削應用

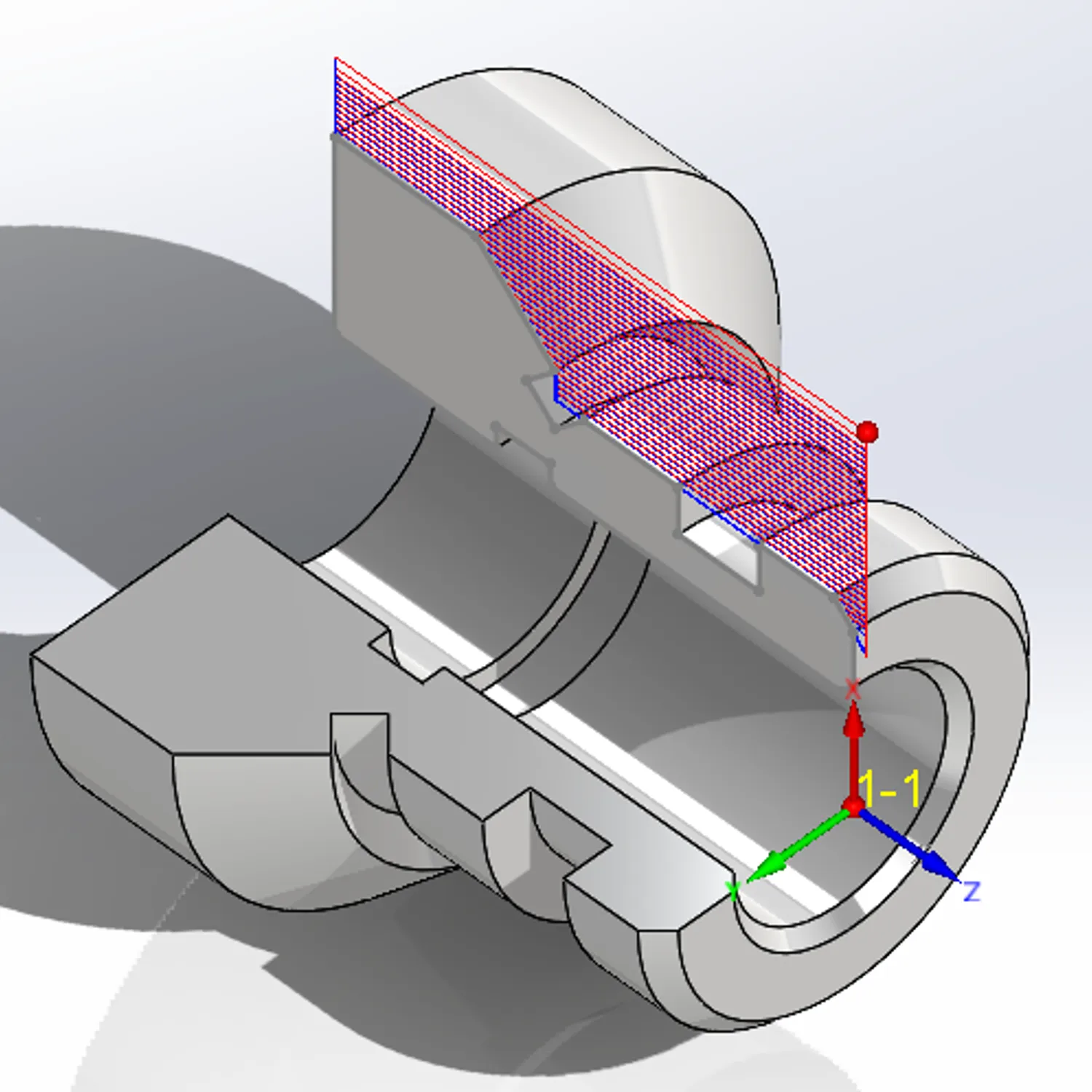

SolidCAM提供了一個全面的車削組合,其中包含強大的刀具路徑和技術,透過往復和斜向加工的方式快速除料,也搭配精加工不同策略使用,實現快速高效的車削。

SolidCAM可以做先進的粗加工和精加工輪廓車削,並支援端面、切槽、螺紋和鑽孔等加工方式。
03 車削 1
03 車削 2

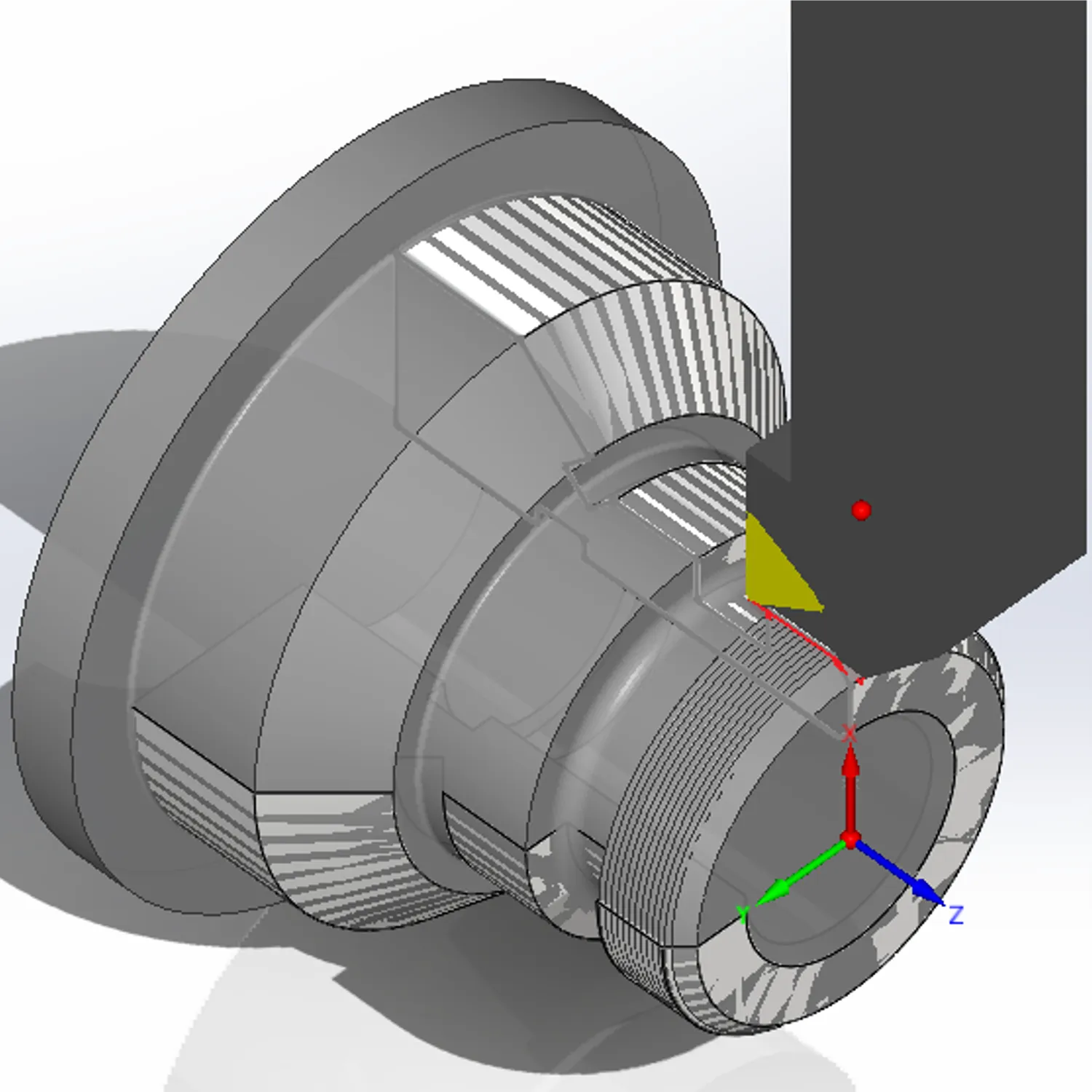

螺紋可使用螺旋循環加工進行,並可使用多螺紋加工,或不同模式切深加工。
03 車削 3
03 車削 4

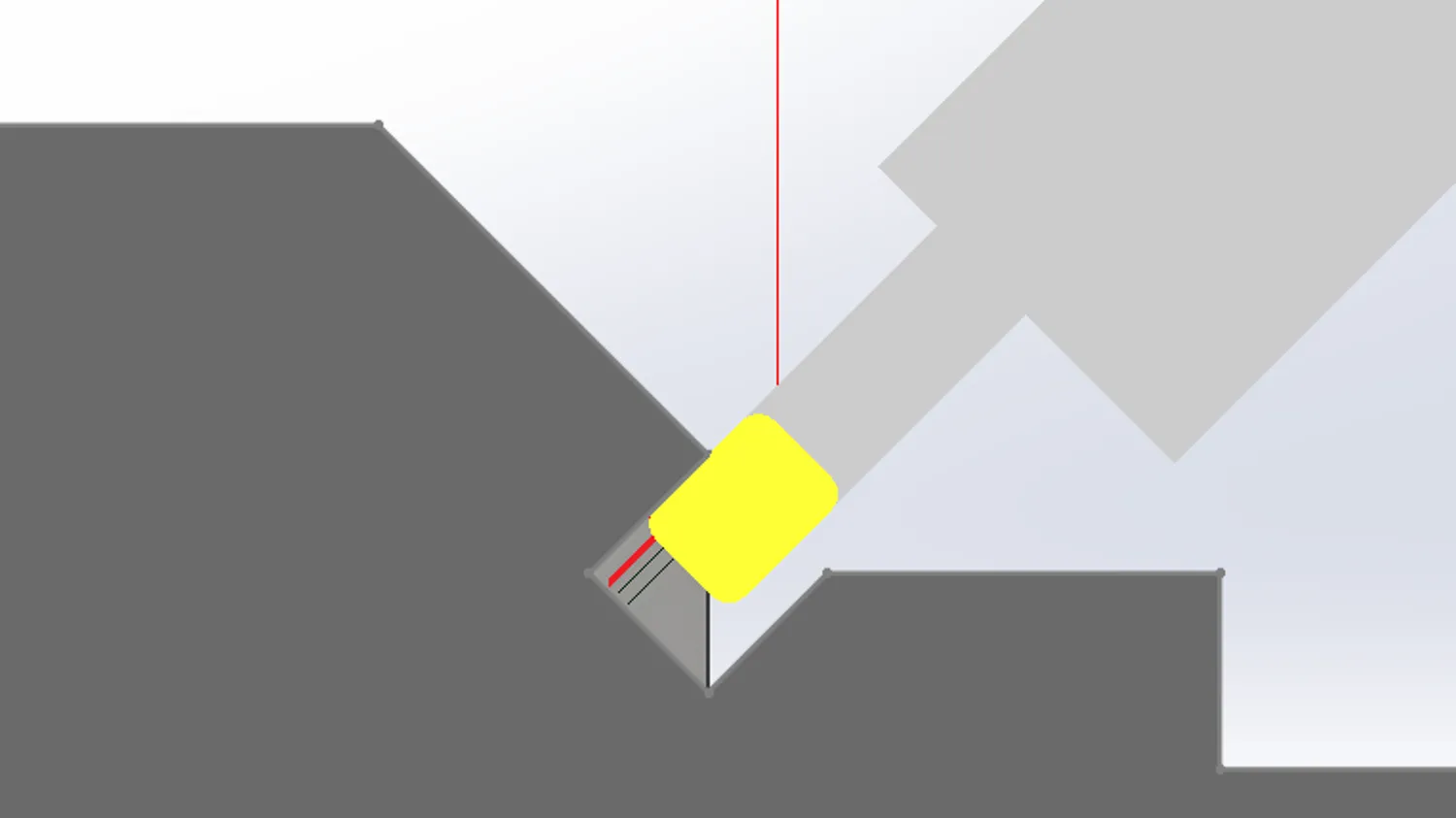

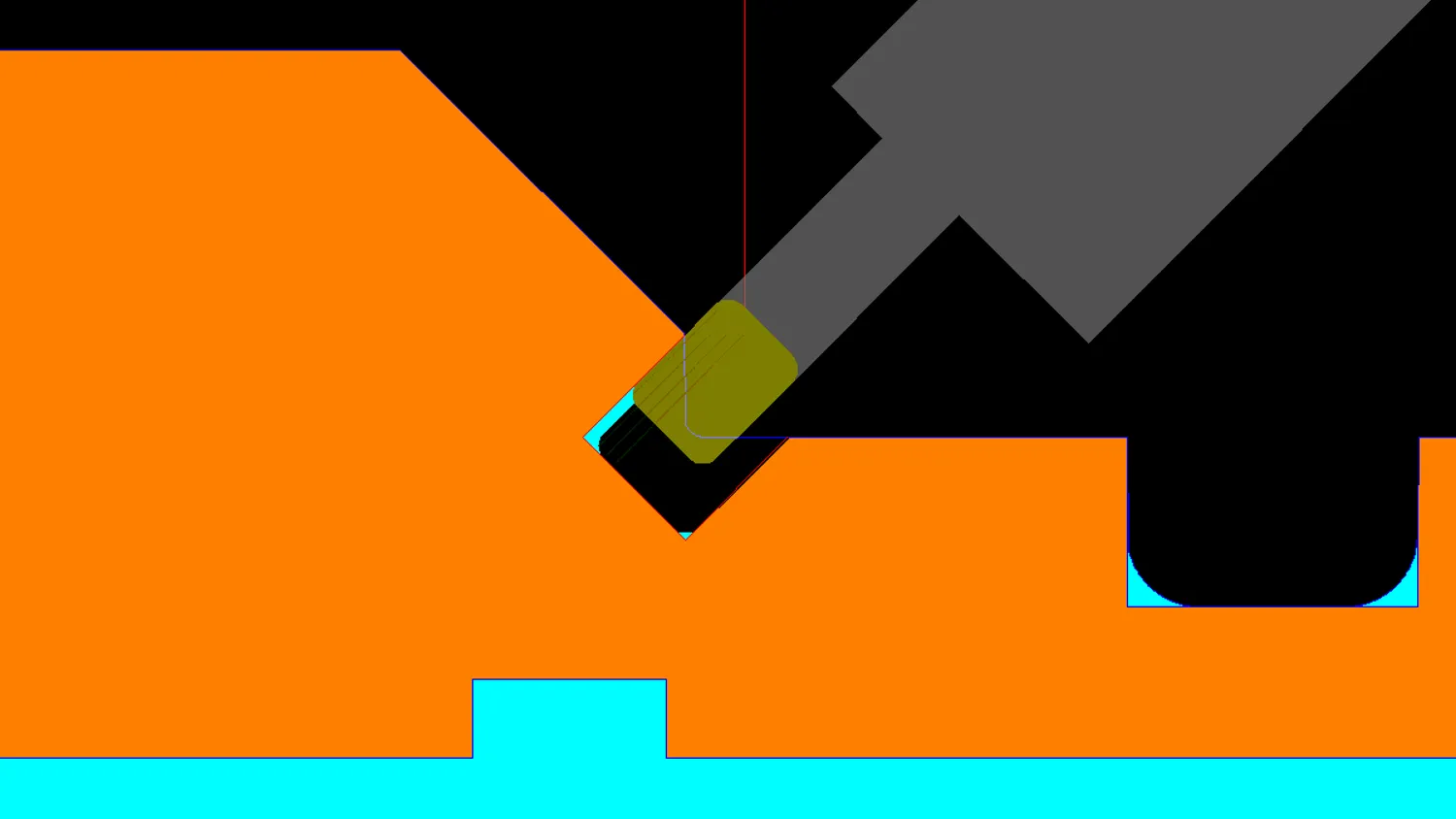

角度槽可以任何定義的角度進行內部或外部傾斜槽,可以透過刀具角度做斜向切槽的加工方式,以解決傳統外徑切槽無法加工角度問題。
03 車削 5
03 車削 6

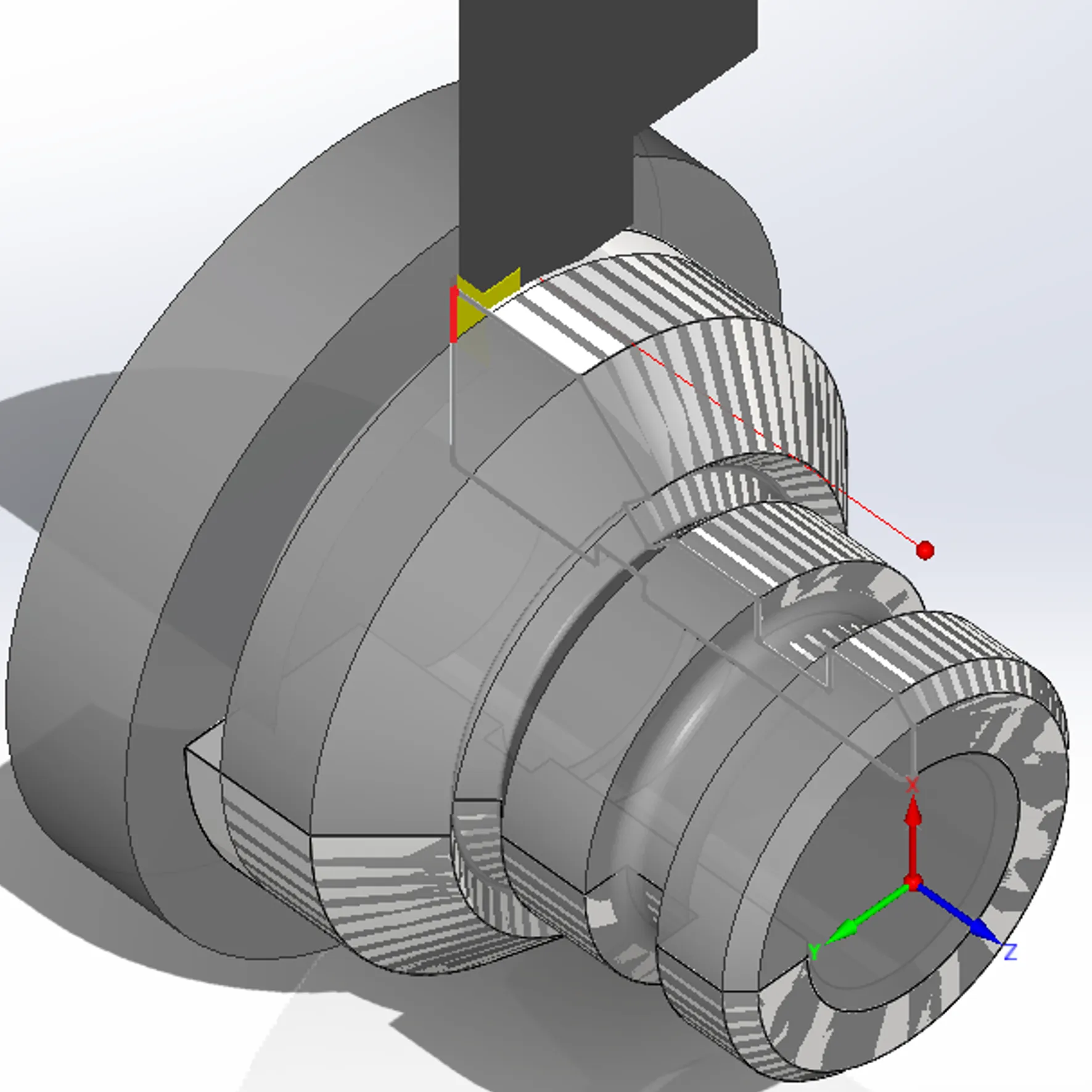

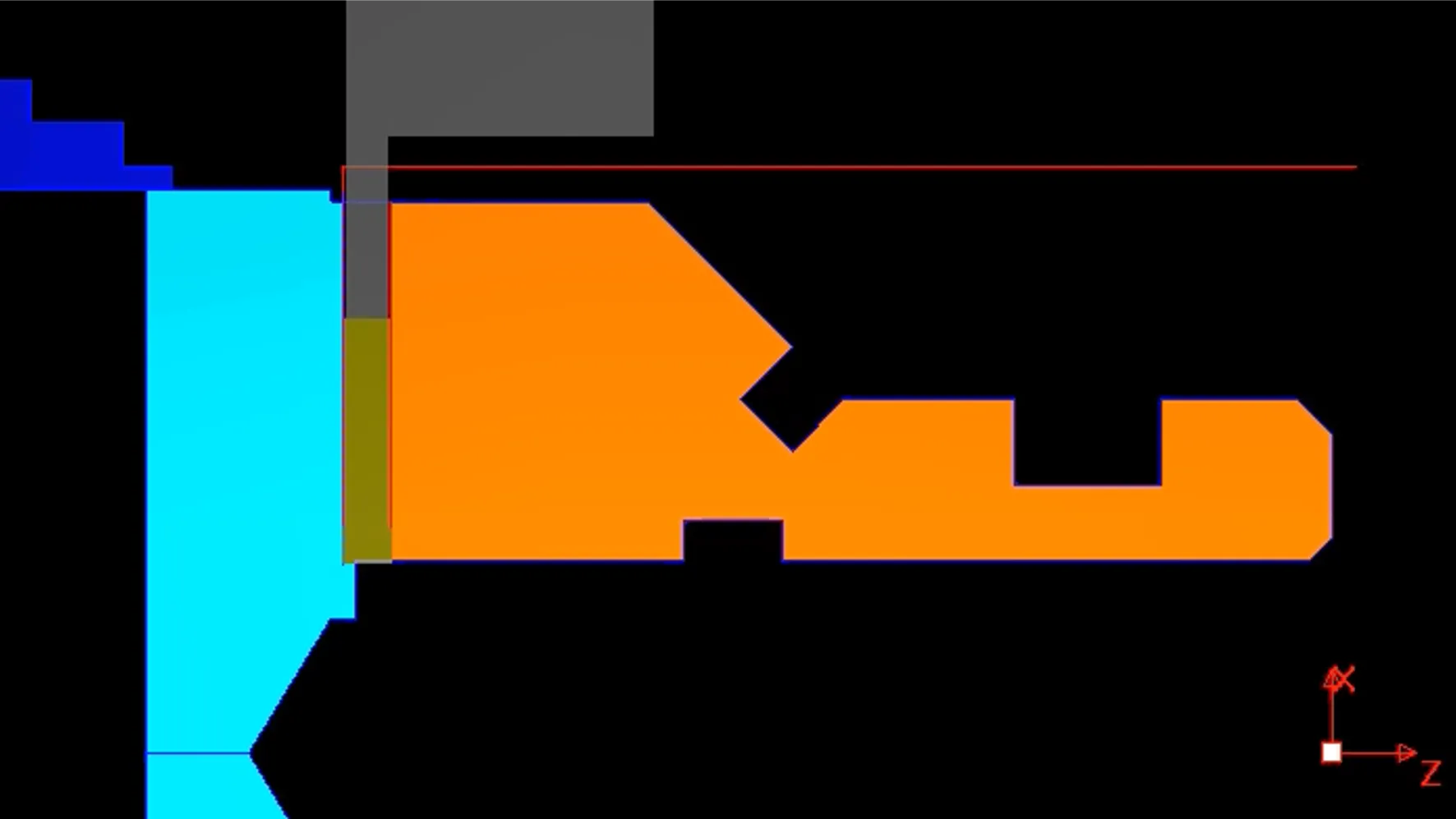

切斷基礎功能可以透過選取線段的方式設定切斷處,配合每刀切身和進給切斷,並提供雙主軸切斷交接的功能,可在軟體上模擬操作。
03 車削 7

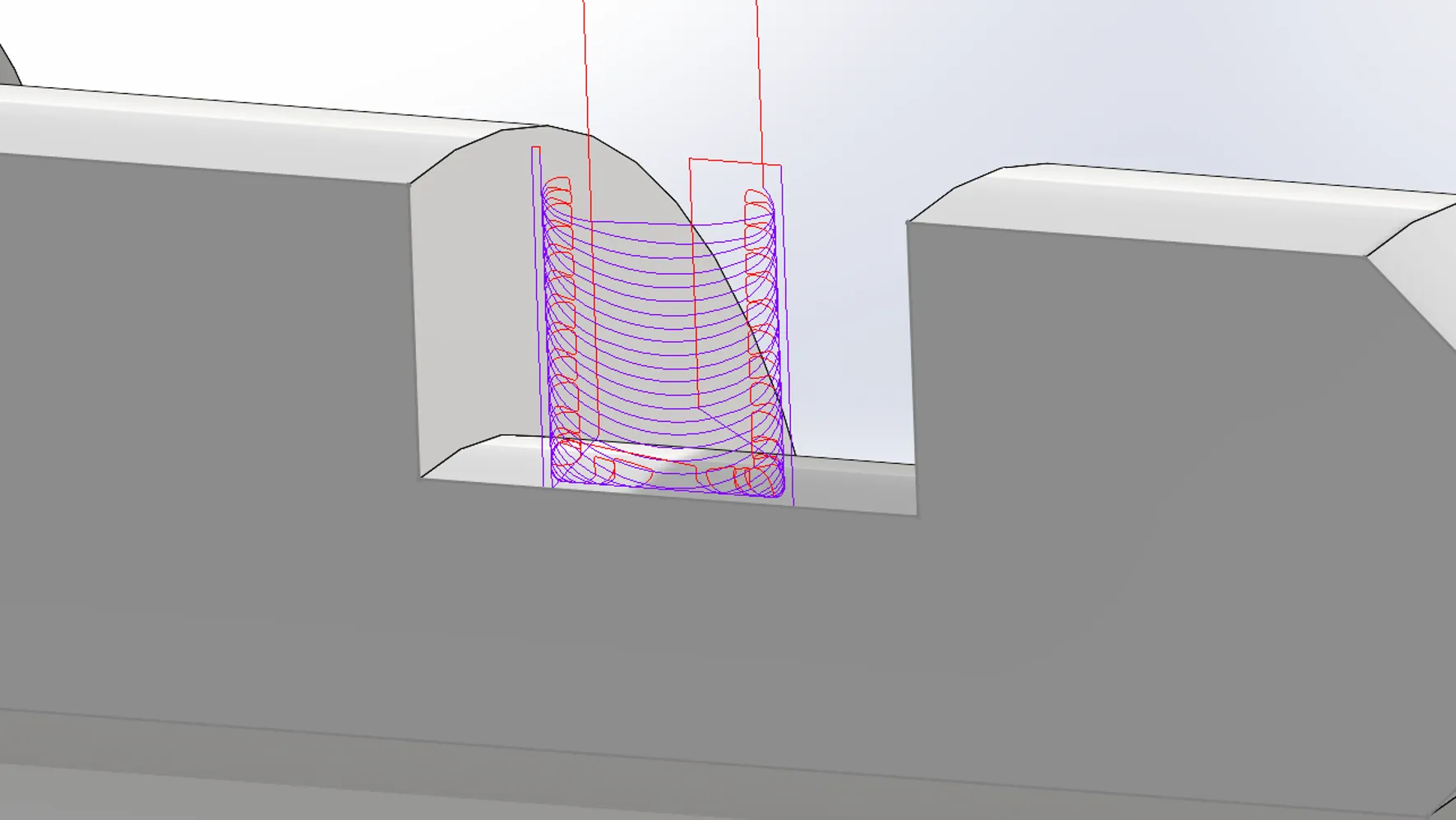

線擺車可類似於iMachining線擺加工的方式,應用於切槽,可以設定刀具最大和最小切深量或切削角度計算出線擺加工路徑,小量切削配合高進給完成更快速的切槽。
Icon01

HSS應用

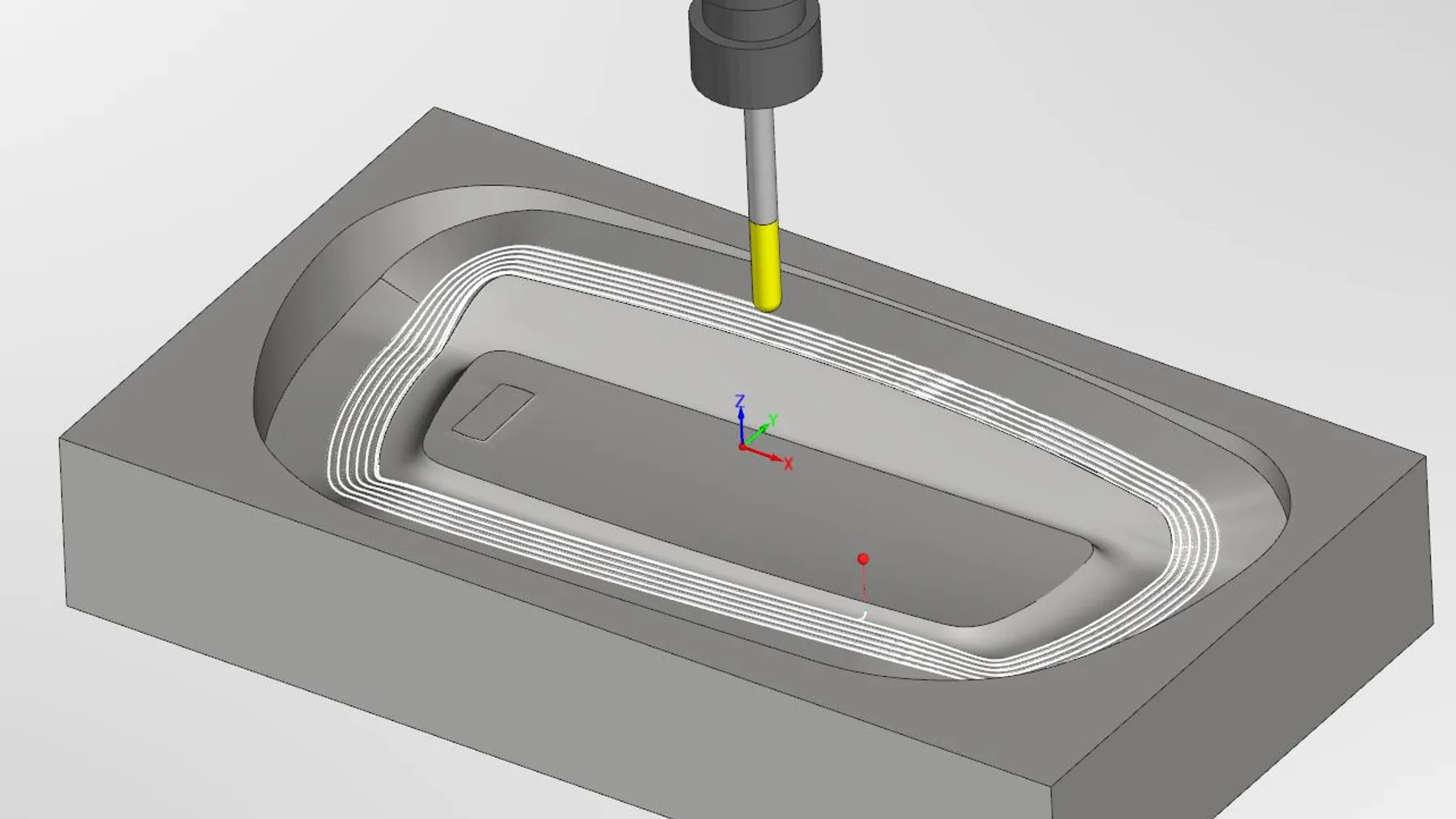

SolidCAM HSS是一種高速表面加工模組,用於對零件中的局部表面進行平滑而強大的加工。它可以輕鬆選擇加工面,而不一定要定義邊界。

HSS模組提供了多種表面加工策略,可產生高效、光滑、無過切且最佳的刀具路徑,對所選擇的表面進行精加工。

HSS是讓您的2.5D加工方式超越輪廓、型腔和面銑的CAM模組,透過依循3D零件外型特定面、線,提供使用者進一步的3D加工能力。

HSS刀具路徑專注於單一或多個曲面,擅長在複雜3D形狀上的一組曲面上建立滑順的刀具路徑。

SolidCAM HSS模組有顯著提高的表面品質的優勢,使HSS模組在每個加工環境中的所有零件,都是重要且有價值的附加模組。
04 Hss 1
04 Hss 2
04 Hss 3

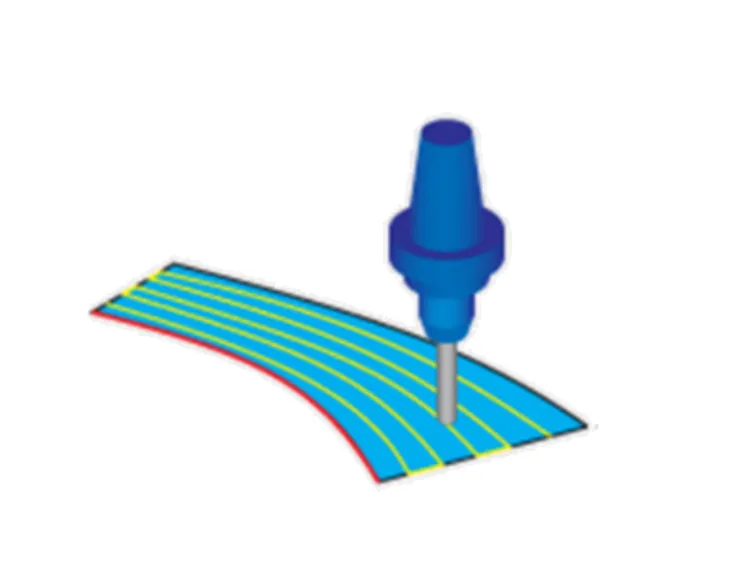

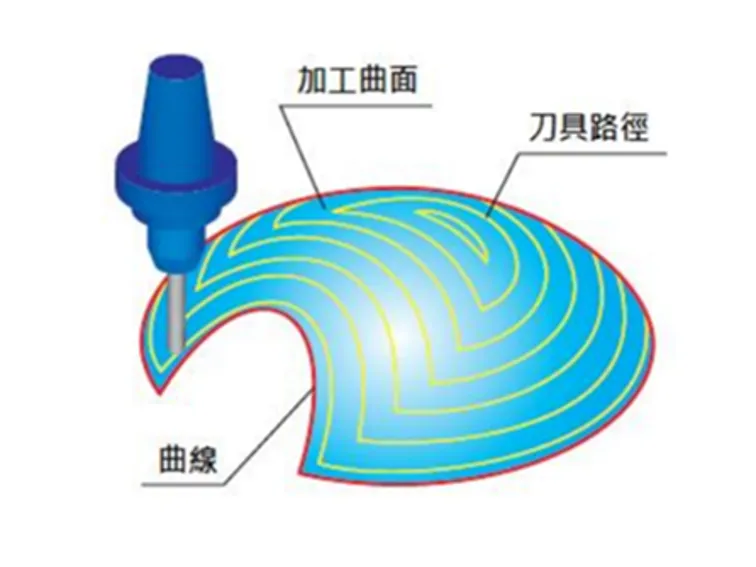

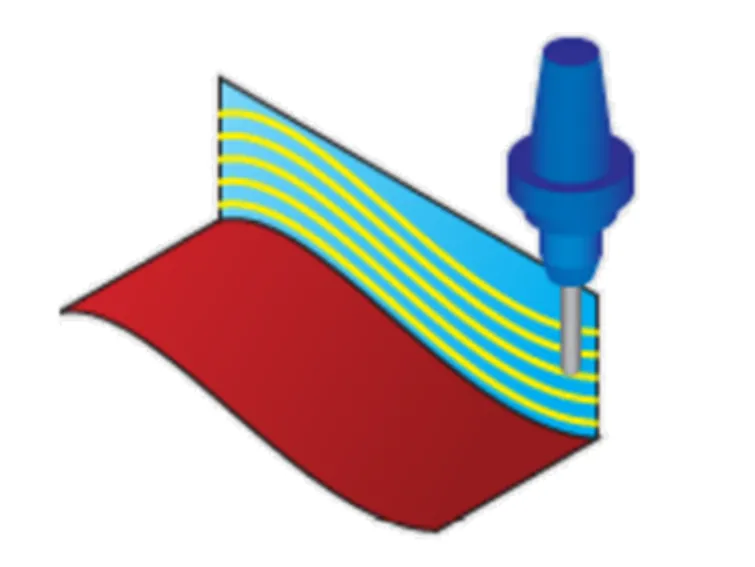

平行於曲線加工可以在進行面銑削設定時,透過點選一曲線,讓刀具路徑沿著曲線曲度,對所選加工面或曲面進行加工。
04 Hss 4
04 Hss 5
04 Hss 6

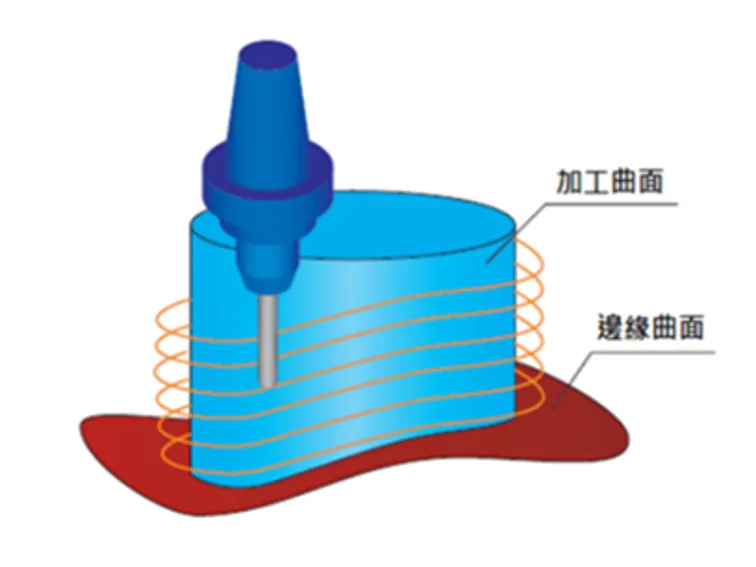

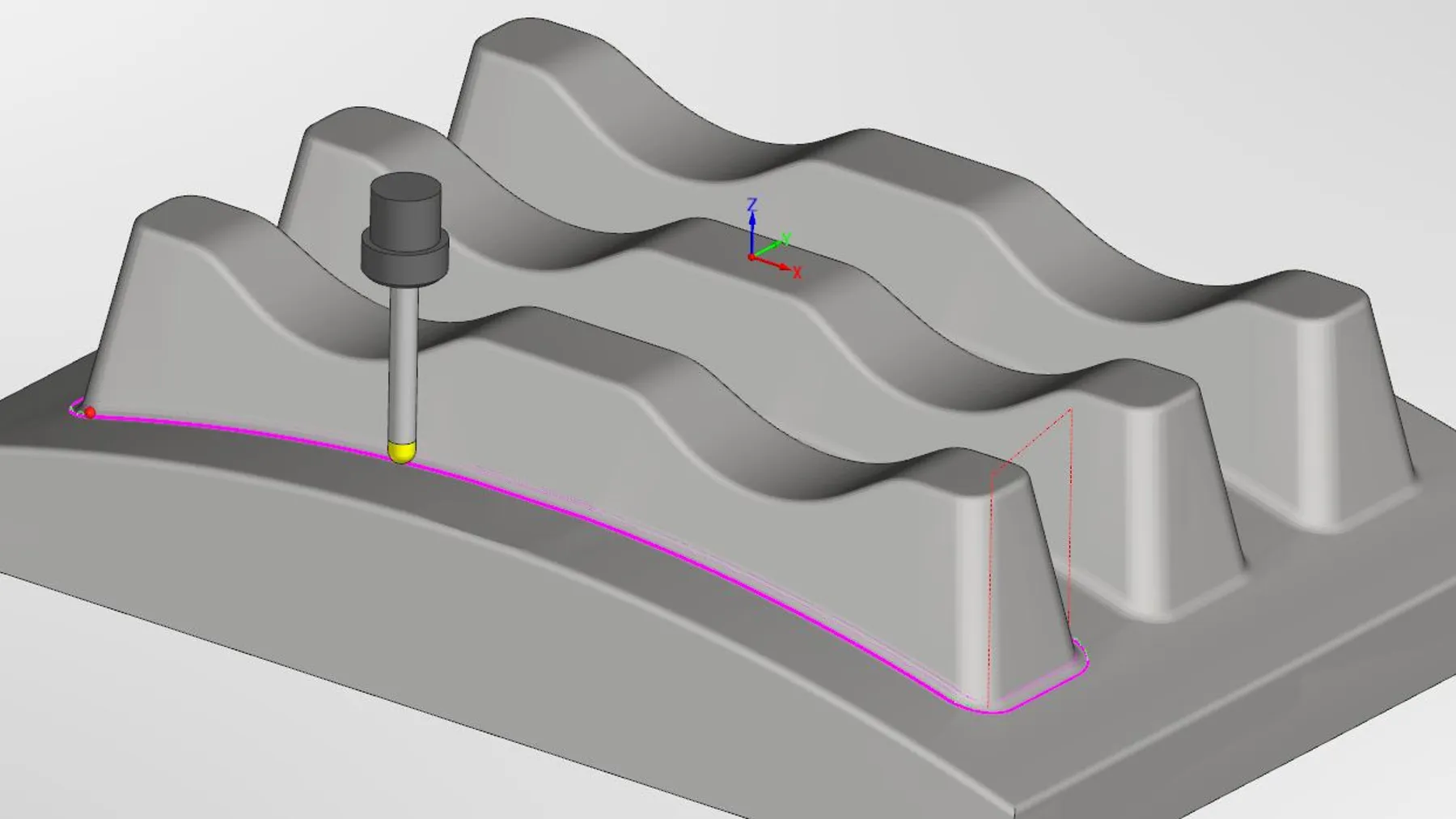

平行於曲面加工是透過點選要參考的曲面,作為刀具路徑產生時的參考,所產生的刀具路徑會沿著該參考曲面進行加工。
04 Hss 7
04 Hss 8
04 Hss 9

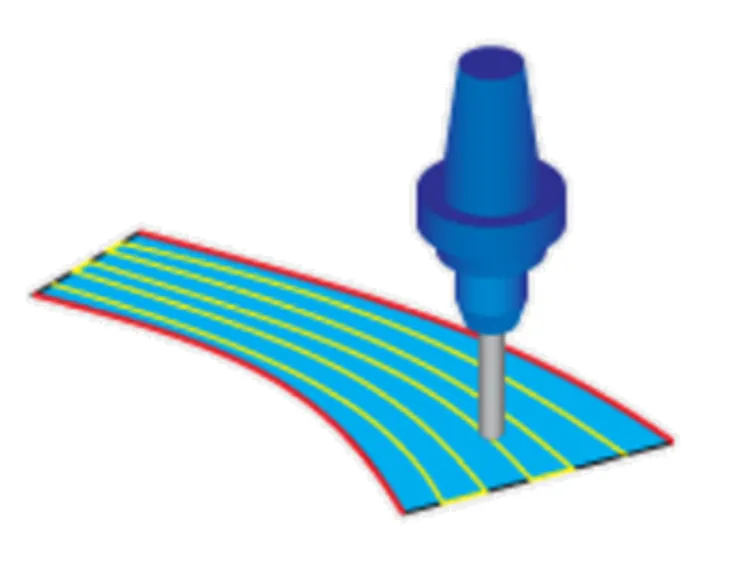

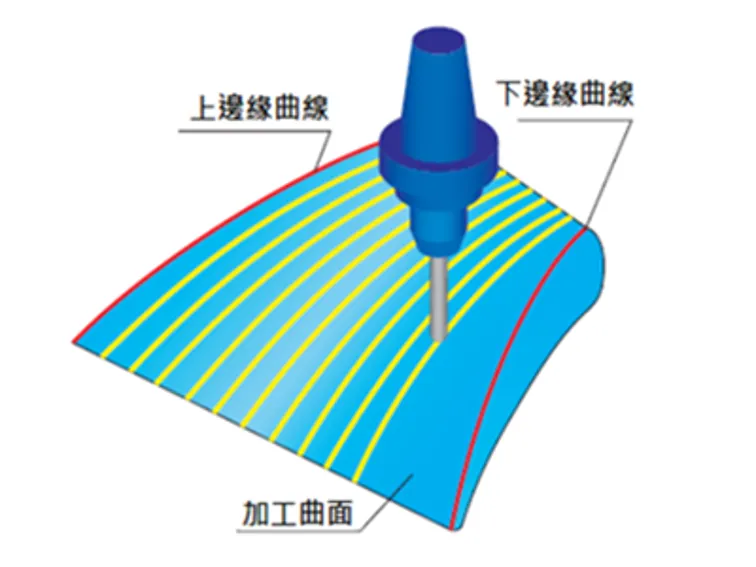

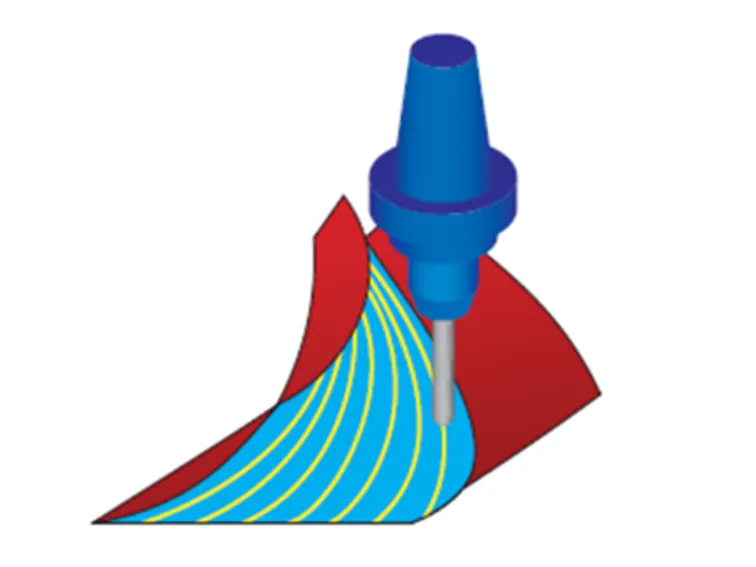

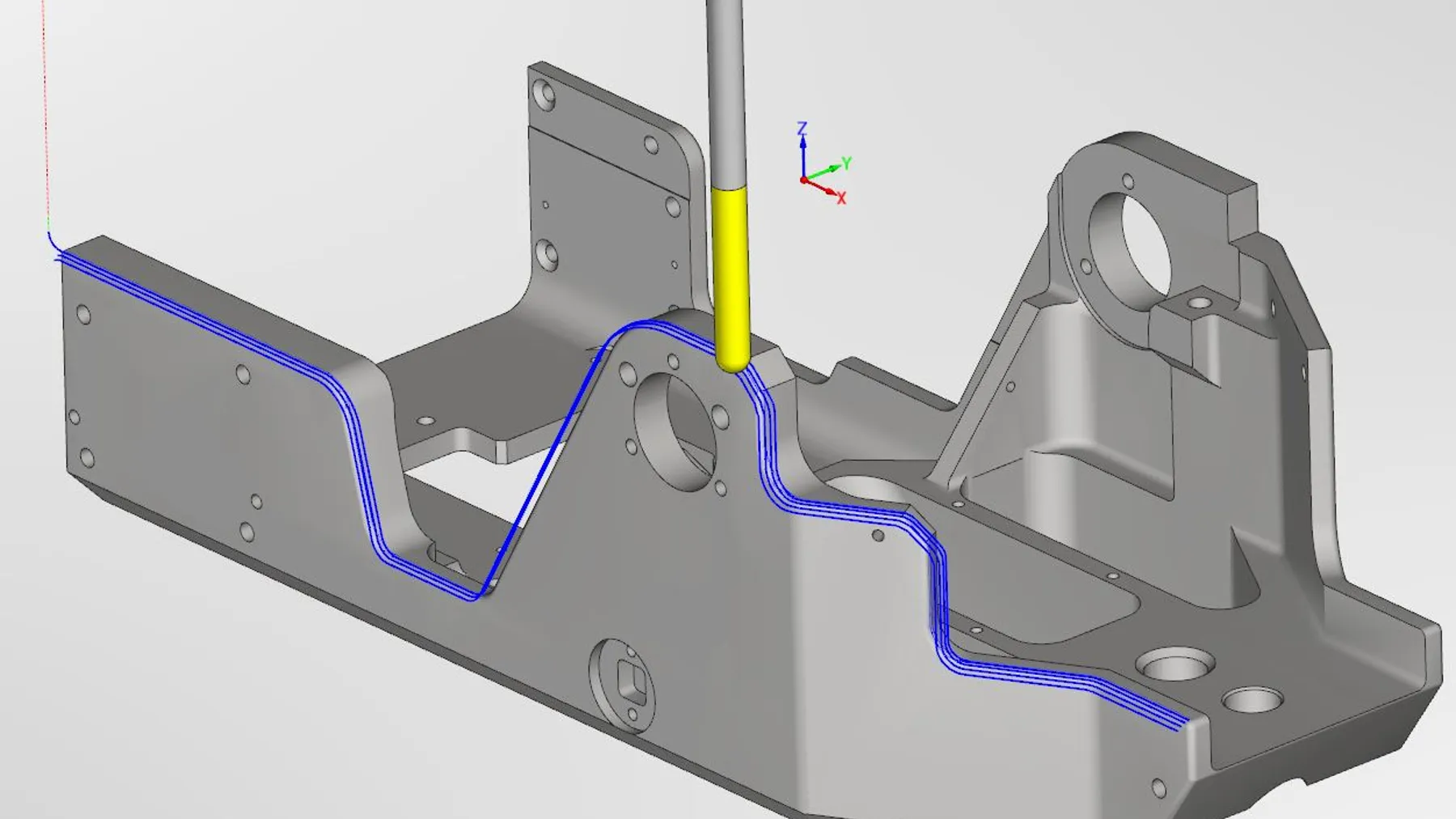

兩曲線之間仿形可以選擇加工面相鄰的兩條曲線,讓刀具路徑在產生時,可以根據這兩條不同曲度的曲線進行漸進式的路徑變化。
04 Hss 10
04 Hss 11
04 Hss 12

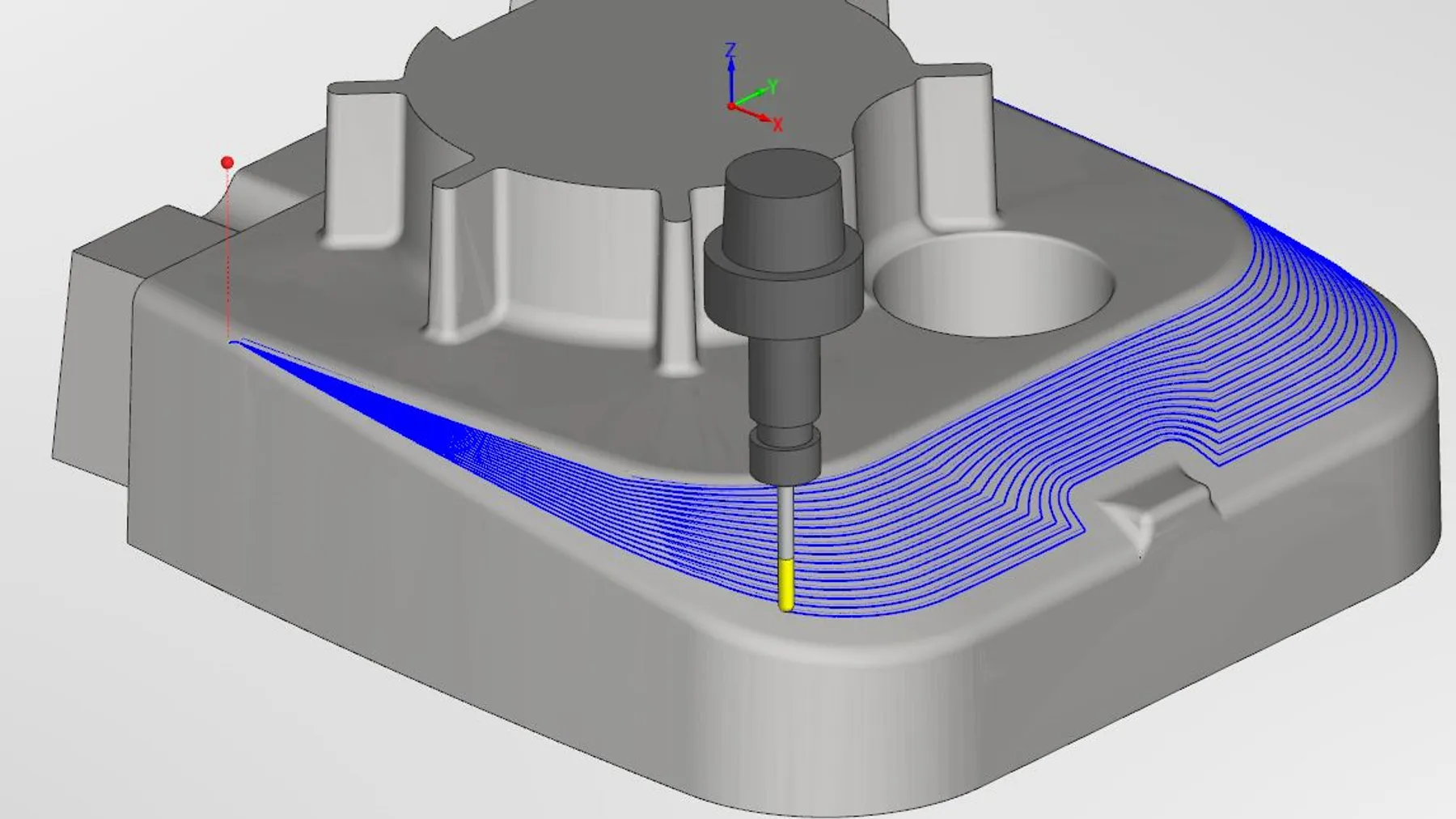

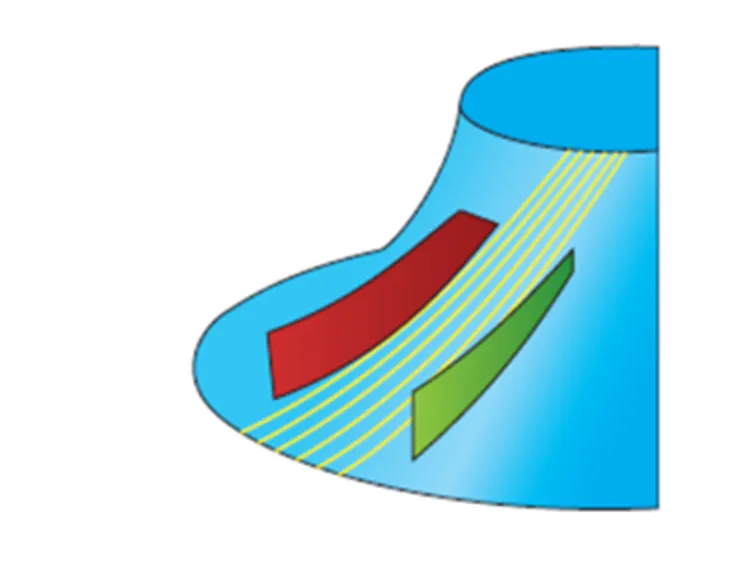

兩曲面之間仿形中,同時也支援選擇兩個曲面,並在兩曲面間進行對加工區面刀具路徑的漸進式變化。
Icon01

車銑複合應

現代多軸加工中心機旨在盡可能多的結合銑削和車削動作,以最大化生產效率,直接在CNC機台上對複雜零件進行手動建立加工程式,不僅效率低下,且容易造成高昂成本的錯誤。

在SolidCAM用戶界面中,您可以對主軸和副軸、控制轉塔、尾座、中心架和線性刀架的銑削和車削操作進行加工程式編寫。

SolidCAM處理三種不同的疊加模式。一對多軸可以相互疊加,通過共享軸和驅動單元,減少加工時間。在特定條件下,同步兩個不同刀塔上的轉軸進行車削或銑削作業。

SolidCAM的同步衝突引擎,會標註顯示各種問題。智慧系統會在保持作業邏輯的情況下,檢查同步的可能性。

機器控制操作在MCO上,使用MCO控制主軸和副主軸之間的零件轉移。現成的MCO為這一過程提供了最佳解決方案。您可以定義加工作業以外的機器動作。

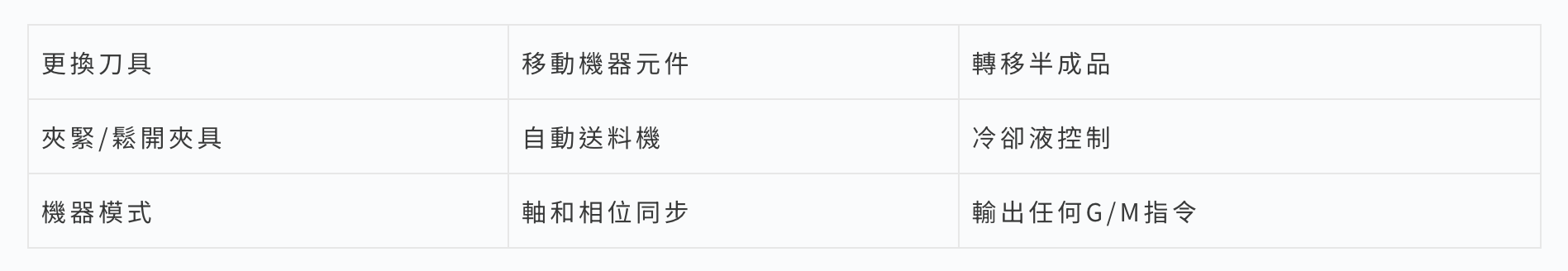

例如:
更換刀具移動機器元件轉移半成品
夾緊/鬆開夾具自動送料機冷卻液控制
機器模式軸和相位同步輸出任何G/M指令
進階動作模擬可以驗證和模擬實際機台的所有車削、銑削和MCO作業。提供了機台元件、工件、夾頭、刀具和夾具之間的全面碰撞檢測,在對工件進行實際加工之前,更直接的驗證程式刀具路徑,並盡可能的提高您的生產力。
Icon01

多軸同動應用

得益於在產業內經過測試和驗證的五軸CNC銑削刀具路徑,具有非常直觀的使用者介面,以及對刀具路徑和碰撞檢查各個方面的最先進控制。
多種同步五軸切割策略
依工件自身形狀產生刀具路徑
多表面精加工保持刀具垂直於加工面,以提供光滑的表面粗糙度
先進的刀具傾斜控制和對側傾和前傾/後傾角的直接控制
自動防碰撞策略,檢查刀具和夾具間是否碰撞
多軸殘料粗加工,有效的去除前次較大直徑刀具加工後的殘料
具有全面防碰撞和軸極限檢查的全3D機器模擬
每個五軸加工策略都為刀具進出控制提供了多種的選項,完全保護刀具進退的過程,並且可以根據刀具進退的距離使用不同的策略。

SolidCAM還提供用於控制各種側傾角的選項,以完全控制最終刀具路徑,刀具和刀柄皆支援防碰撞,並提供了一系列策略來避免碰撞。 機器模擬提供過切檢查的完整可視化。
08 多軸同動 1
側刃加工
在側刃加工中,刀具可傾斜以利用其側面進行切削。 側刃切削利用刀具的完整切削長度,從而獲得更好的表面質量和更短的加工時間。

多軸鑽孔加工Multi-Axis Drilling
多軸鑽孔操作使用 SolidCAM 的自動孔識別,然後在任何孔方向輕鬆快速地執行鑽孔、攻絲或鏜孔循環。 在此操作中可以使用所有高級鏈接、傾斜和防撞策略。

彎管加工
使用這種五軸同動作業,您可以使用錐形棒棒糖刀具在鑄件或鋼塊中加工進氣和排氣管道以及泵的入口或出口等。 通過對整個刀具和刀柄的完全防碰撞控制,可以快速輕鬆地定義和可靠地模擬粗加工和精加工操作。

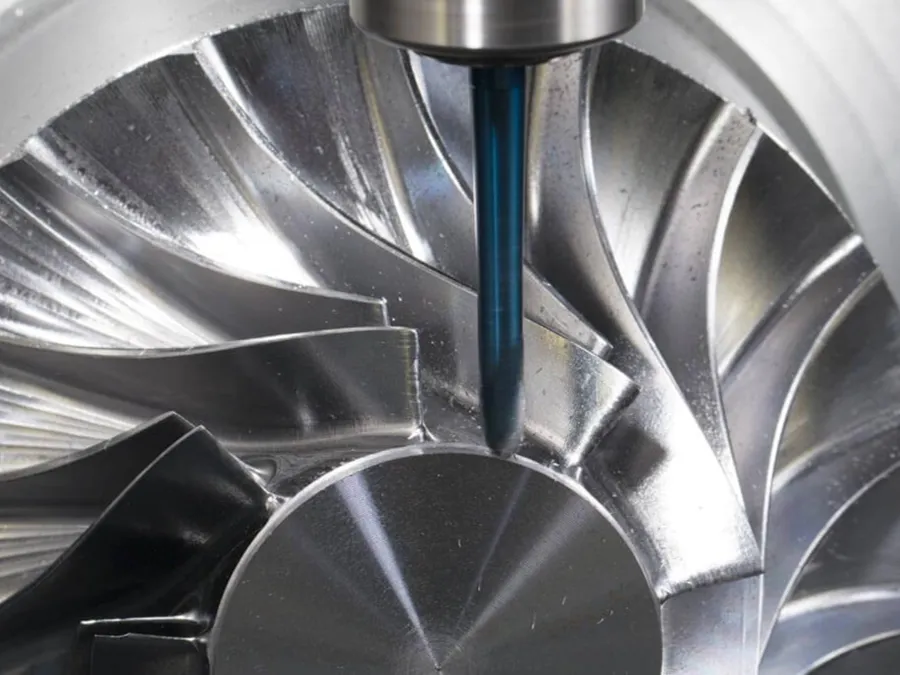

葉片加工Multi-Blade Machining
多刀片加工操作可輕鬆處理葉輪和刀片盤,並採用多種策略有效地粗加工和精加工這些複雜形狀的每個部分,這些複雜形狀已在許多行業中使用。
